LvxunПроизводство и применение механически обработанных деталей для медицинской промышленности

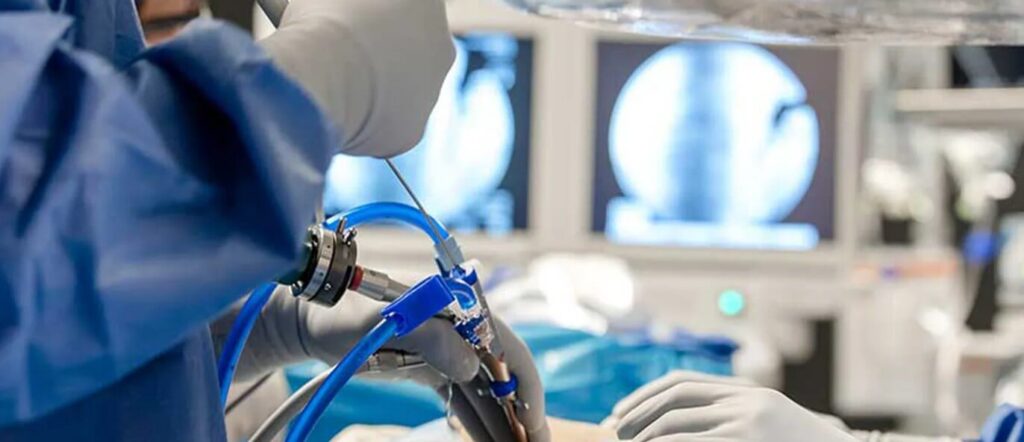

Механически обработанных деталей для медицинской промышленности – это незаменимые прецизионные детали в современном медицинском оборудовании: от хирургических инструментов до имплантатов и диагностического оборудования – они повсюду. С быстрым развитием точной медицины точность, надежность и биосовместимость механически обработанных деталей стали предметом пристального внимания промышленности.
В этой статье мы подробно рассмотрим процесс изготовления , области их применения и их значение в здравоохранении.механически обработанных деталей для медицинской промышленности
1. Почему токарная обработка с ЧПУ подходит для обработки деталей в медицинской промышленности?
Токарная технология с ЧПУ отлично подходит для обработки деталей для медицинской промышленности, обладая значительными преимуществами, особенно при работе со сложными формами и высокими требованиями к точности. Ниже приведены некоторые из основных преимуществ токарной обработки с ЧПУ для обработки деталей сложной формы:
(1) Прецизионная обработка сложных геометрических форм
Медицинские компоненты часто имеют сложную геометрию, например, изогнутые поверхности в искусственных суставах, микрорезьба в эндоскопах и фигурные структуры в ортопедических имплантатах. Токарная обработка на станках с ЧПУ позволяет точно обрабатывать эти сложные формы с помощью многоосевой технологии, обеспечивая высокую точность и функциональность деталей.
(2) Прецизионное производство микродеталей
Многие детали медицинского оборудования имеют крошечные размеры, например, миниатюрные валы для эндоскопов и прецизионные компоненты для хирургических инструментов. Токарная обработка с ЧПУ позволяет достичь микронной или даже нанометровой точности обработки, чтобы удовлетворить высокие требования к миниатюрным деталям.
(3) Эффективное формование сложных контуров
Токарные станки с ЧПУ могут эффективно обрабатывать детали со сложными контурами, такими как спирали, конусы и неровные поверхности. Программное управление позволяет быстро формировать сложные контуры, сокращая время и стоимость обработки.
(4) Высокая согласованность обеспечивает соответствие деталей
Медицинские компоненты часто требуют высокой степени согласованности для обеспечения сборки и функциональности устройства, а токарная обработка с ЧПУ, благодаря программируемому управлению, способна обеспечить массовое производство деталей идентичной формы, гарантируя надежность и безопасность устройства.
(5) Гибкость, позволяющая адаптироваться к индивидуальным потребностям
В медицинской промышленности растет спрос на индивидуальные компоненты, такие как персонализированные имплантаты. Токарная обработка на станках с ЧПУ позволяет быстро адаптировать программу обработки к индивидуальным требованиям по различным формам и коротким срокам поставки.
Одним словом, превосходное качество токарной обработки с ЧПУ при работе со сложными формами, миниатюрными деталями и индивидуальными требованиями делает ее идеальной для обработки деталей для медицинской промышленности.
2. процесс изготовления механически обработанных деталей для медицинской промышленности
Производство механически обработанных деталей для медицинской промышленности – сложнейший процесс, включающий в себя целый ряд процессов, в том числе выбор материала, обработку, обработку поверхности и контроль качества. Каждый этап процесса должен строго контролироваться, чтобы конечный продукт соответствовал высоким стандартам медицинской промышленности.
(1) Выбор и подготовка сырья
Выбор материала для напрямую определяет производительность и применимость изделия. Обычно используются нержавеющая сталь, титановые сплавы и полимерные материалы (например, PEEK).механически обработанных деталей для медицинской промышленности
1) Нержавеющая сталь:
Благодаря отличным механическим свойствам и устойчивости к коррозии нержавеющая сталь широко используется в хирургических инструментах и диагностическом оборудовании.
Например, хирургические ножницы и пинцеты часто изготавливаются из нержавеющей стали 316L – материала, который не только прочен, но и устойчив к высокотемпературной стерилизации.
2) Титановый сплав:
Титановые сплавы известны своей превосходной биосовместимостью и высокой прочностью, что делает их идеальными для производства ортопедических имплантатов, таких как искусственные суставы и костные пластины.
Низкая плотность и модуль упругости титана близки к плотности и модулю упругости человеческой кости, что эффективно снижает воздействие нагрузки имплантата на окружающие ткани.
3) PEEK (полиэфирный эфир кетона):
Являясь высокоэффективным инженерным пластиком, PEEK обладает хорошей биосовместимостью, износостойкостью и усталостной прочностью и широко используется в производстве спинальных имплантатов и зубных протезов.
●При выборе материалов, помимо механических свойств и биосовместимости, необходимо оценивать возможность их обработки. Например, хотя титановые сплавы обладают превосходными свойствами, их высокая твердость и низкая теплопроводность затрудняют обработку и требуют специальных инструментов и параметров обработки.
●Сырьевые материалы часто нуждаются в предварительной обработке перед тем, как попасть в технологическую цепочку. Например, титановые заготовки необходимо подвергнуть термообработке для улучшения механических свойств, а материалы PEEK нужно высушить, чтобы избежать появления пузырьков воздуха в процессе обработки.
(2) Процесс поворота
Процесс токарной обработки является основным звеном в производстве , а его точность и эффективность напрямую влияют на качество и стоимость продукции.механически обработанных деталей для медицинской промышленности
1) Оборудование для обработки:

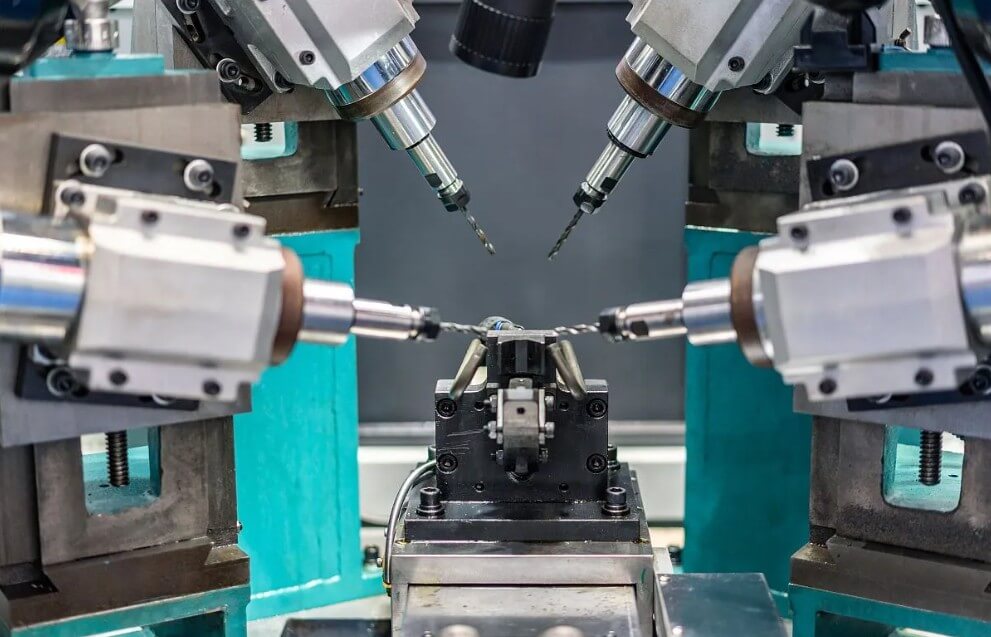

Токарные станки с ЧПУ и токарные станки швейцарского типа являются основным оборудованием для обработки механически обработанных деталей для медицинской промышленности
Токарные станки с ЧПУ подходят для обработки деталей сложной формы, а токарные станки швейцарского типа известны своей высокой точностью и стабильностью и особенно подходят для обработки миниатюрных деталей, таких как прецизионные компоненты эндоскопов.
2) Выбор инструмента:
Выбор инструмента имеет решающее значение . Твердосплавные инструменты широко используются благодаря своей высокой твердости и износостойкости, а керамические и алмазные инструменты подходят для обработки материалов с высокой твердостью (например, титановых сплавов).для качества обработки токарных механически обработанных деталей для медицинской промышленности
Геометрические параметры инструмента (например, передний, задний и основной углы смещения) также должны быть оптимизированы для конкретного материала и требований к обработке.
3) Настройка параметров обработки:
Скорость резания, подача и глубина резания – ключевые параметры, влияющие на качество обработки. Например, при обработке титановых сплавов часто используются более низкие скорости резания и большие подачи для уменьшения износа инструмента и упрочнения обработки.
4) Трудности обработки и их решение:
●механически обработанных деталей для медицинской промышленности часто предъявляются высокие требования по точности и сложной форме. Например, шероховатость поверхности искусственных суставов должна контролироваться на нанометровом уровне, а миниатюрные детали для эндоскопов требуют точности размеров на микронном уровне.
●Для решения этих задач компании часто используют технологию одновременной многоосевой обработки и высокоточные системы поточного контроля для обеспечения стабильности и последовательности процесса обработки.
(3) Обработка поверхности и последующая обработка
Обработка поверхности – повышения важная часть эксплуатационных характеристик . Обычные процессы обработки поверхности включают полировку, пассивацию и нанесение покрытий.механически обработанных деталей для медицинской промышленности
1) Полировка:
Механическая или химическая полировка позволяет значительно улучшить качество поверхности детали, уменьшая прилипание бактерий и, следовательно, риск заражения.
2) Пассивация:
Детали из нержавеющей стали часто требуют пассивации для образования плотной оксидной пленки на их поверхности для повышения коррозионной стойкости.
3) Покрытие:
В некоторых особых случаях на поверхность детали необходимо нанести износостойкое или антимикробное покрытие. Например, на поверхность искусственного сустава часто наносят покрытие из нитрида титана, чтобы повысить его износостойкость и долговечность.
●Процессы последующей обработки включают очистку, стерилизацию и упаковку. Очистка предназначена для удаления масла и металлической стружки, оставшихся после процесса, а стерилизация – для обеспечения стерильности продукта перед тем, как он покинет завод.
(4) Проверка и контроль качества
Контроль качества – важнейший этап обеспечения соответствия продукции промышленным стандартам. Обычно используются такие методы контроля, как измерение размеров, проверка шероховатости поверхности и анализ материала.механически обработанных деталей для медицинской промышленности
1) Габаритные размеры:
Координатно-измерительные машины (КИМ) являются основным инструментом для измерения размеров и способны точно измерять геометрию деталей сложной формы.
2) Проверка шероховатости поверхности:
Измерители шероховатости поверхности используются для оценки качества поверхности детали, чтобы убедиться, что она соответствует проектным требованиям.
3) Анализ материалов:
Такое оборудование, как спектрометры и микроскопы, используется для анализа состава и микроструктуры материалов, чтобы убедиться, что они соответствуют стандартам.
3. области применения механически обработанных деталей для медицинской промышленности
Механически обработанных деталей для медицинской промышленности играют важную роль в таких областях, как хирургические инструменты, имплантаты и диагностическое оборудование, обеспечивая мощную поддержку точной медицины.
(1) Хирургические инструменты

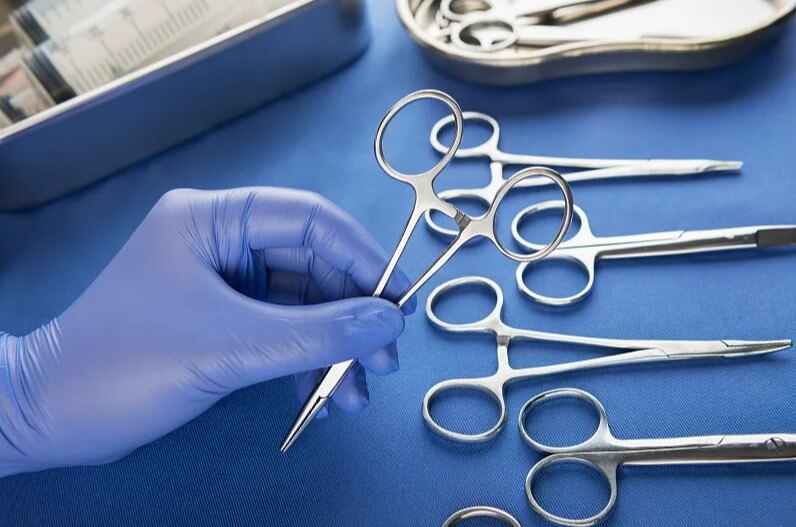

Хирургические инструменты – одна из типичных областей применения . К распространенным хирургическим инструментам относятся скальпели, ножницы, щипцы и пинцеты.механически обработанных деталей для медицинской промышленности
1) Требования к производительности:
Хирургические инструменты должны быть высокоточными, надежными и легко стерилизуемыми. Например, лезвие скальпеля должно быть очень острым, чтобы обеспечить точный разрез, а также должно быть устойчивым к высокой температуре и давлению для стерилизации.
2) Выбор материала:
Нержавеющая сталь является основным материалом, используемым для изготовления хирургических инструментов, и предпочитается благодаря своим хорошим механическим свойствам и устойчивости к коррозии.
(2) Имплантаты

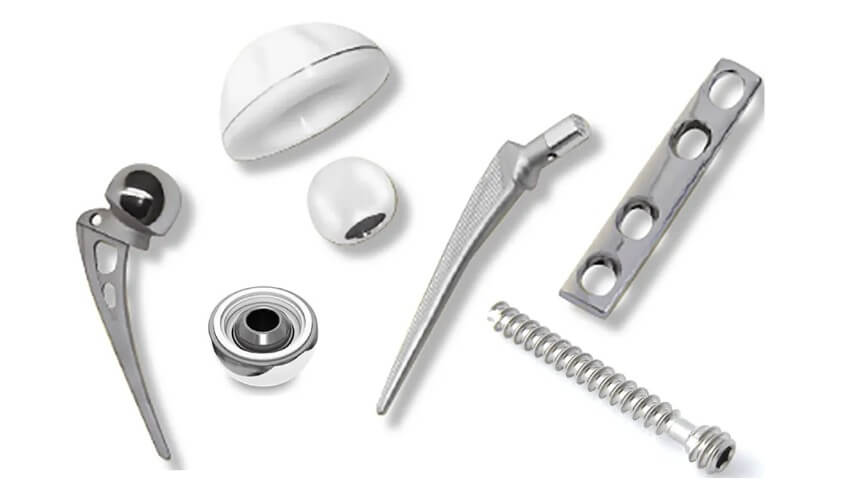

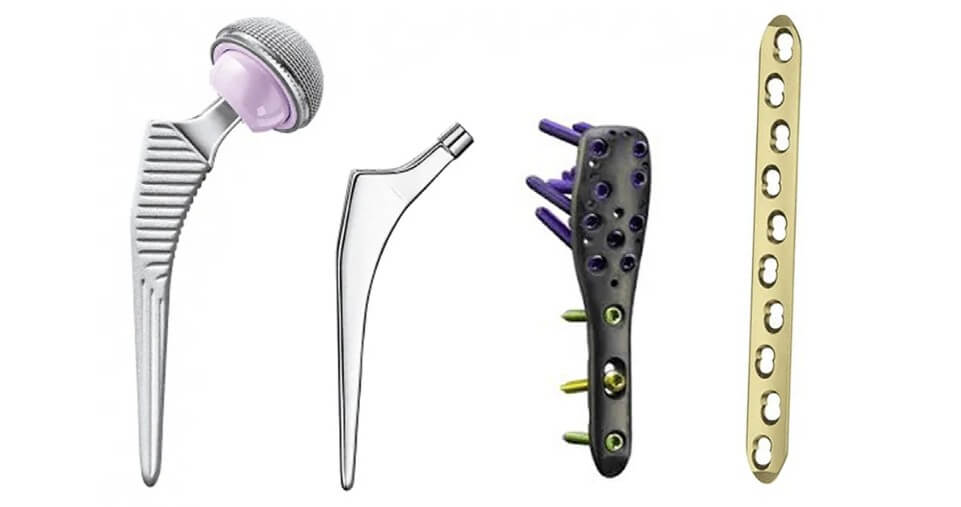

Имплантаты – еще одна важная область применения , включая искусственные суставы, костные пластины и винты.механически обработанных деталей для медицинской промышленности
1) Требования к производительности:

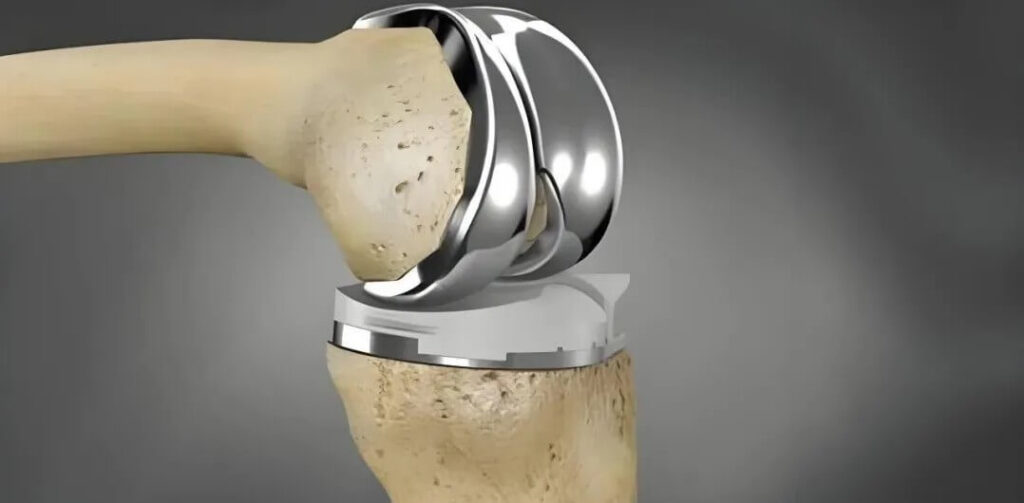

Имплантаты должны обладать превосходной биосовместимостью, механической прочностью и долговременной стабильностью. Например, шероховатость поверхности искусственных суставов должна контролироваться на нанометровом уровне, чтобы уменьшить трение и износ.
2) Выбор материала:
Титановые сплавы и PEEK широко используются для изготовления имплантатов благодаря их превосходной биосовместимости и механическим свойствам.
(3) Диагностическое оборудование

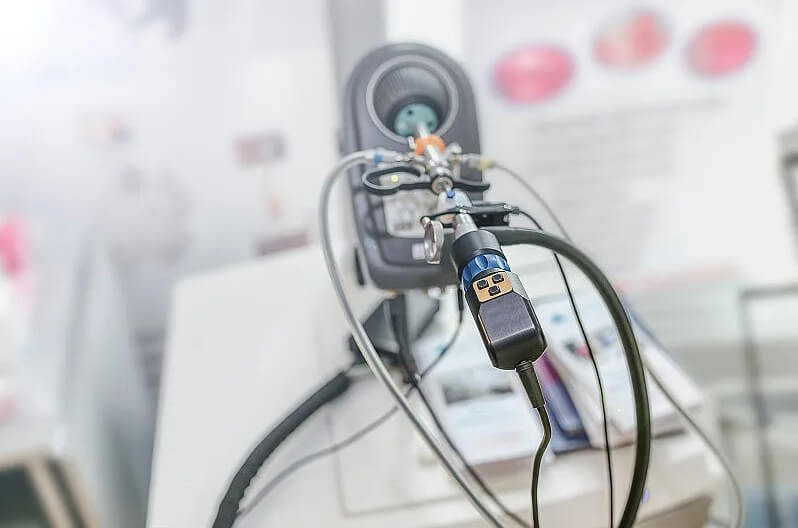

механически обработанных деталей для медицинской промышленности в диагностическом оборудовании часто характеризуются высокой точностью и миниатюрностью, например, прецизионные детали для эндоскопов и основные компоненты для ультразвуковых датчиков.
1) Требования к производительности:
Диагностическое оборудование должно быть высокоточным, чувствительным и миниатюрным. Например, миниатюрные детали для эндоскопов должны иметь точность размеров на микронном уровне, чтобы обеспечить гибкость и надежность.
2) Выбор материала:
Нержавеющая сталь и титановые сплавы – основные материалы, используемые для изготовления диагностического оборудования, которые отличаются высокой прочностью и устойчивостью к коррозии.
4. Заключение
Механически обработанных деталей для медицинской промышленности стали незаменимым технологическим обеспечением в медицинской отрасли благодаря высокой точности и возможности обработки сложных форм. От хирургических инструментов до искусственных суставов и эндоскопов – производство этих прецизионных деталей отражает идеальное сочетание технологии и медицины.
